什么是環網供電

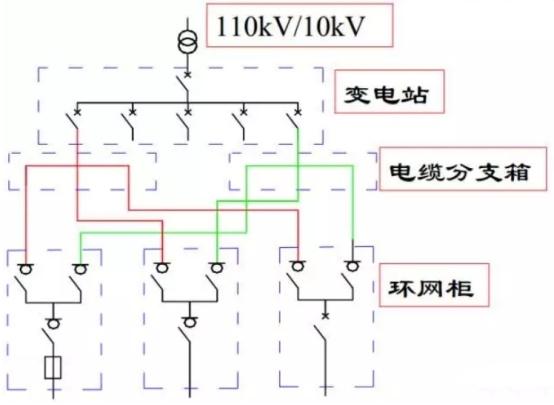

環網供電是指在不同的變電所或同一變電所的不同母線的兩回或多回饋線，相互之間連接成一個環路進行供電的辦法。配網線路結束環網供電后，大大改善現有單電源供電缺陷，結束支干線互聯供電，最大優勢在于將用電負荷進行合理分配，縮短供電半徑，全面行進用戶端電壓質量。而且，當線路的某一部分出現缺陷，可以及時阻隔缺陷部位，設法從兩端開關向負荷正常供電，這樣防止了電網發生大面積停電事端，縮短缺陷搶修時間，減少停電丟失。

什么是環網柜

環網柜便是每個配電支路設一臺開關柜（出線開關柜），這臺開關柜的母線一起便是環形干線的一部分。便是說，環形干線是由每臺出線柜的母線連接起來共同組成的。每臺出線柜叫“環網柜”，國外叫環網供電單元。

環網柜的分類

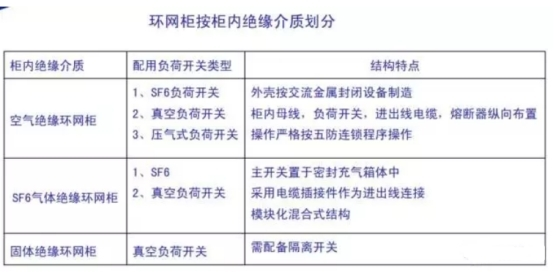

環網柜一般分為空氣絕緣和SF6絕緣兩種。柜體中，配空氣絕緣的負荷開關首要有產氣式、壓氣式、真空式，配SF6絕緣的負荷開關為SF6絕緣式，由于SF6氣體關閉在殼體內，它構成的間隔斷口不可見，通過添加查詢窗便于查詢。環網柜中的負荷開關，一般要求三工位，即堵截負荷，阻隔電路、牢靠接地。產氣式、壓氣式和SF6式負荷開關易結束三工位，而真空滅弧室只能開斷，不能阻隔，所以一般真空負荷環網開關柜在負荷開關前再加上一個阻隔開關，以構成阻間隔口。按柜內絕緣介質不同分為空氣型和六氟化硫型;

按絕緣結構分:空氣絕緣、復合絕緣、SF6氣體絕緣、固體絕緣環網柜按產品規劃結構分:歐式環網柜和美式環網柜

按功用計區分:負荷開關計劃、負荷開關-熔斷器組合計劃、斷路器計劃、計量柜計劃、母聯行進計劃、PT計劃。

按設備地址分:戶內和野外環網柜

按設備辦法不同可以分為落地式、帶升高座落地式、野外獨立設備式等;按柜體結構不同分為三回路單元、四回路單元和多回路單元。

三回路單元式環網柜的典型結構，即由兩個線路負荷開關和一個變壓器維護單元組成。

環網柜的功用

用于分合負荷電流，開斷短路電流及變壓器空載電流，必定間隔架空線路、電纜線路的充電電流，起操控和維護作用，是環網供電和終端供電的重要開關設備。

環網柜除了向本配電所供電外，其高壓母線還要通過環形供電網的穿越電流（即經本配電所母線向相鄰配電所供電的電流），因此環網柜的高壓母線截面要根據本配電所的負荷電流于環網穿越電流之和挑選，以確保作業中高壓母線不過負荷作業。

環網柜的運用

環網柜出現的時間不算長，但近年以來卻得到了廣泛的運用，這首要是由于新打開起來的工業企業和事業單位的建筑物，從供配電的視點來看，以中、小型容量為大多數其配電變壓器一般不超越1250KVA，長期安穩供電，高壓開關不頻頻操作。

跟著大規劃的城市建造，許多大型高層建筑物拔地而起，變配電所往往就設在樓下，根據消防要求，變配電設備有必要“無油化”，根據建造面積的合理運用，變配電設備應該“小型化”，所以環網柜或真空斷路器，干式變壓器，干式互感器就進入了幢幢大樓。

環網柜結構簡略，作業牢靠且安全，修補量很小，作業費用低，比起裝有斷路器的開關柜，優勢很突出。環網柜要求負荷開關具有更高的功用和更小的體積，新型的負荷開關應運而生，這又反過來帶動了環網柜的技術行進，當今的環網柜不光功用優異而且系列化了，這更擴展了環網柜的適用規劃。

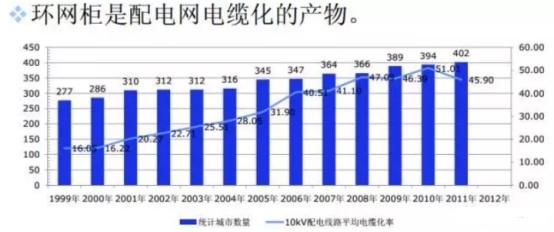

環網柜的打開及其商場概況
