一、充氣柜的概念
充氣柜是氣體絕緣金屬密封式開關設備的一種簡稱。世界簡稱GIS或者C-GIS。一般用在10KV及以上的輸配電體系以接受或分配電能并能對電力體系正常運轉和毛病情況下實行控制、維護、測量、監視、通訊等功能的新式開關設備。目前國內充氣柜的絕緣介質主要是SF6，N2、壓縮的干燥空氣、或者SF6與氮氣的混合氣體，別的國外的G3氣體等等。充氣柜是在空氣絕緣金屬密封開關設備基礎上，使用新的絕緣材料并與密封技能有機結合的一種開關設備，將各種高壓元件及母線密封在密封的不銹鋼氣箱內，充入較低壓力的絕緣氣體，使之具有免維護并不受外界環境影響。別的隨著國土資源的稀缺性，它占地面積小也受廣闊用戶的共同認可。
二、充氣柜的歷史背景
充氣柜最早是上世紀七八十時代日本首先開發研發的，隨后世界各國先后開宣布相應產品，主要電壓等級在7.2-126kV；最早一切母線，元器件，互感器等等都裝在密封箱內內，到了90時代24-36kV的充氣柜有了迅猛的開展，互感器之類的以放置于氣箱外面，固體界面絕緣技能現已運用于高壓元件插接。而我國應該也是在90時代開端引入及使用該類技能，（詳細時間不詳）此后經過十年左右的開展，充氣柜逐漸得到用戶的廣泛認可，國內部分廠家大概在2000年左右經過引入國外技能、中外合資等手段搶占國內市場。國外知名廠家主要有ABB、西門子、Althom、施耐德、日立、三菱等，一切大電氣公司都有7.2～40.5kVC-GIS，并完成產品全系列化。在2000到2010的十年里充氣柜的絕緣技能，散熱技能，密封技能，真空滅弧室的開斷技能，焊接技能以及數字化控制、維護、監視技能都有了迅猛的開展。
三、充氣柜在國內的主流產品有哪些？
充氣柜中以12kVSF6環網柜在我國運轉的最為廣泛，目前國內的SF6環網柜主流產品是8DH系列和SIMOSEC型，ABB的RGC型、Uniswitch型、SFG型及Safering型和Safeplus型，Schneider公司的RM6和SM6型，葡萄牙易發公司的Normofix型，VEI公司的UNIFLUORC型，Areva公司的FBX、Fluokite24型，日本東芝的VRM一1型，德國Drischer公司的MINEX型及ORMAZABAL公司的CGM型等。

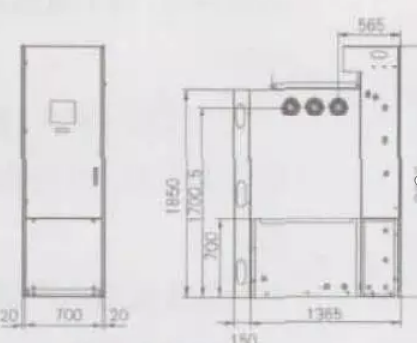

西門子8DH系列

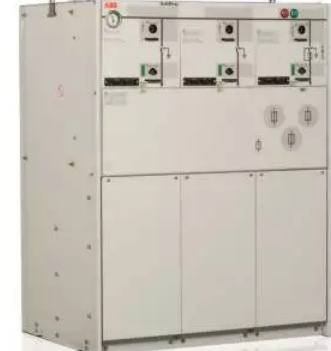

ABBsafe系列

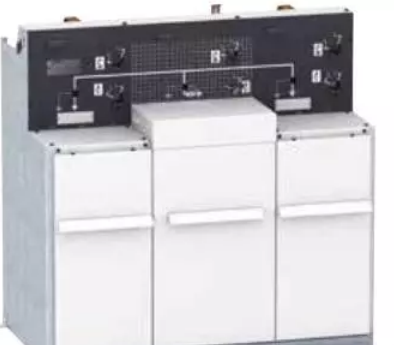

施耐德RM6系列

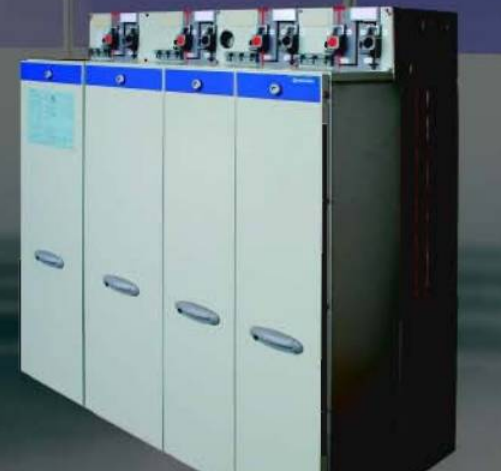

ORMAZABAL
經過多年運行國內以西高所為首的廠家開始了自主研發和聯合設計開發的路程，主要的代表性產品有聯合設計的產品如HXGN6型、HXGN9型、XGN15型等，自主開發的產品如HXGN1型、HXGN2型、HGN24型、HXGN26型、XGN68型等。

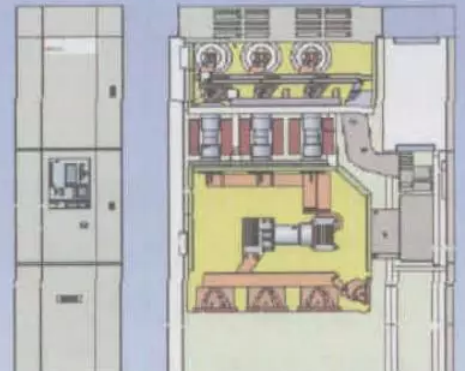

而40.5kv的國外產品主要是ABB的ZX0、ZX1、ZX2，西門子的8DH10、NXPIUS,三菱公司的20-GX,30-GX其他的還有東芝、AEG、瑞士SE、意大利的MGAlstom等下圖為ABB的ZX2和西門子的NXPIUS

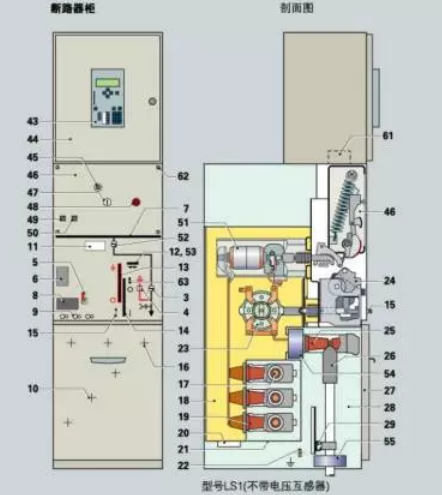

ABB的ZX2系列

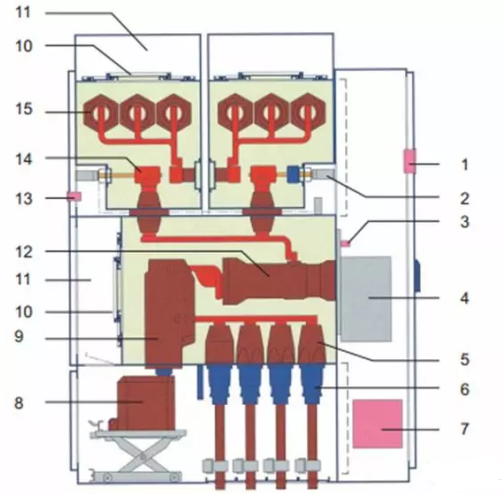

西門子的NXPIUS

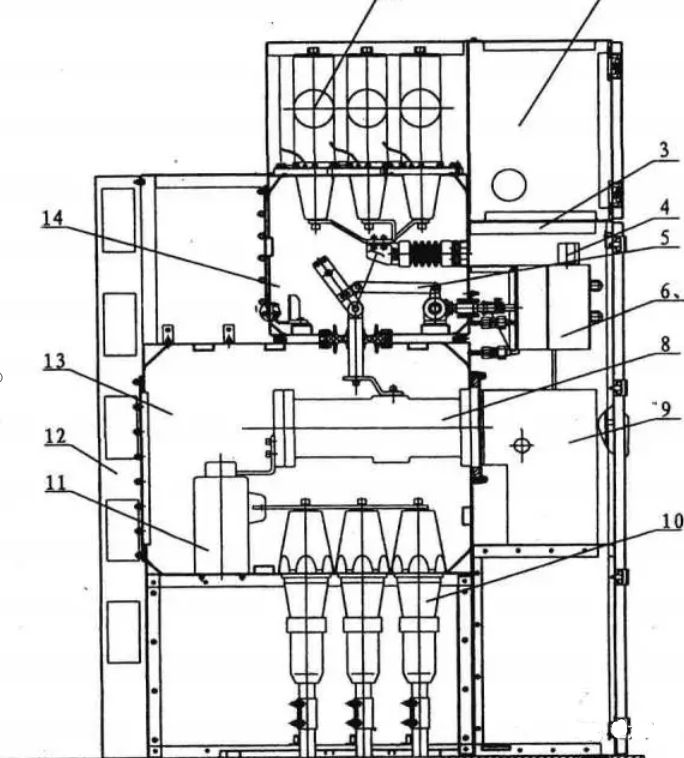

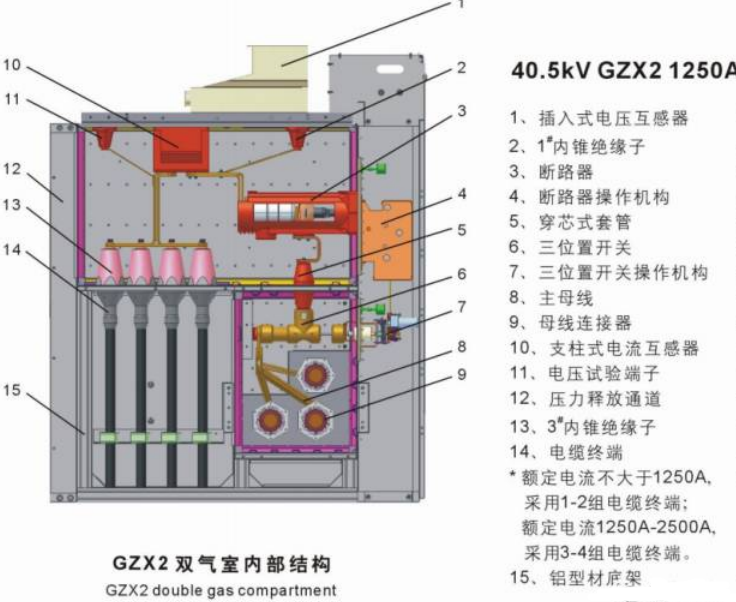

國內則主要是西安森源聯合開發的GZX系列，額定電流在2500A及以下，其結構如下圖：（目前市場上主要是側擴和頂擴，單氣室，雙氣室，三氣室的等）國內代表性廠家主要有常州太平洋，寧波天安，正泰，順德開關等。
四、洗牌中的中小企業如何在這場戰斗中活下來
2014年下半年國網開始推行環保型充氣環網柜，由于國內充氣柜廠家過多，市場競爭過于激烈，各種產品質量參差不齊。另外整個行業的欠款，拖款嚴重，導致很多廠家沒有能力和余錢再發展。然而國網又推出“一紙證明”的門檻，這將讓國內開關行業進行一次較大范圍的洗牌。那么在這場戰斗中我們如何夾縫中求生存呢。開關行業如何度過這樣的嚴冬呢?以下是小編一些個人想法僅供大家參考：
目前企業擺脫困境需要認真考慮的問題。相對于充氣柜產品來說，如何做到利潤最大化？總結來說就是降本增效。細化來說可分為：一、靠現代化的管理來降低成本；二、靠過硬的質量來降低成本；三、靠產品技術優化來降低成本。

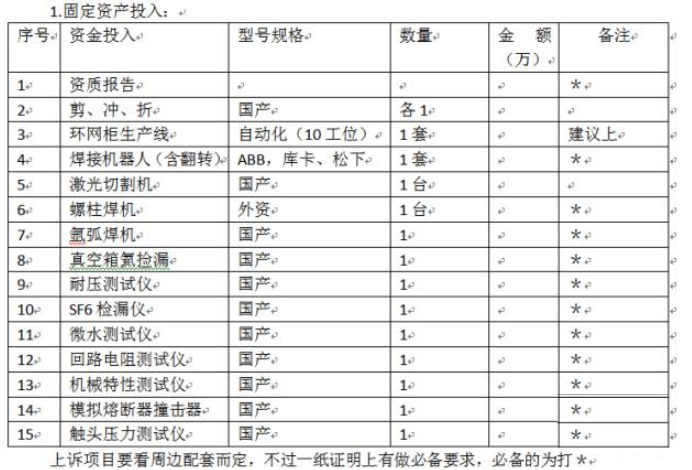

首先我們知道企業成本主要有人力、固定資產、產品材料等等。充氣柜的生產需要哪些投入呢?
2、人力成本投入
隨著整個國家用工本錢的不斷進步，電氣企業用工本錢也成為企業的一大擔負，因而企業必須在經營管理的各環節進步功率、優化資源配置，而在產品出產過程，企業應不斷的整理優化產品出產的各個工藝環節，做到出產人員的最合理配置。別的出產設備的更新換代、大量工裝、東西的運用也是進步出產功率最有效的手法之一。
二、技能優化降本。1、關于熔絲筒的長改短，資料本錢下降，并可省去適配器的本錢，此計劃經過驗證牢靠性較高，現在大多數出產廠家也已施行；2.氣箱結構的改善，純C單元氣箱高度減小240mm，可節省不銹鋼板用料本錢和SF6氣體本錢，此計劃經驗證牢靠性較高，現在大多數出產廠家也已施行；3.聯鎖方法的改善，由本來的拉繩聯鎖改為硬聯鎖，柜體悉數選用鈑金件，此計劃聯鎖牢靠、裝置方便；4.銅質主母線截面積減小，此計劃經驗證牢靠性較高，可滿足回路電阻和溫升試驗要求。有些廠家為了到達更大的降本作用，還采取了比方將觸頭鍍銀層減薄、銅質母線改為銅包鋁母線、氣箱不銹鋼板資料由3mm304改為2mm201等辦法，但這些辦法或許存在比較大的安全隱患，應慎重運用。
別的，出于對環境的考慮，環保氣體柜是現在充氣柜開展的大方向，企業想立于不敗之地，環保氣體柜的開發是刻不容緩的，只要這樣才不會又輸在起跑線上。而環保氣體柜結構計劃的選擇尤為重要，小編以為，環保氣體柜應選用電場結構優化的手法來到達減小電氣空隙的目的，而不是選用環氧包覆等手法。相反，開關元件應盡量防止環氧等資料的運用，否則又走回固體絕緣結構的老路。別的，環保氣體柜應能承受零表壓的考驗，比空氣柜到達相同或許更優的功能要求。一起環保柜的開發出產工藝較之SF6更為嚴厲，因而，在國、南網真正大力推行環保柜前，并且SF6充氣柜贏利空間極度低下的情況下，在16年SF6制作企業又迎來一個大迸發，國內又增加一大批充氣柜制作廠家。信任他們的目的也是在為將來的環保柜打基礎，因而更應該注重產品工藝，確保產品質量。
